交聯聚乙烯絕緣電纜
詳情

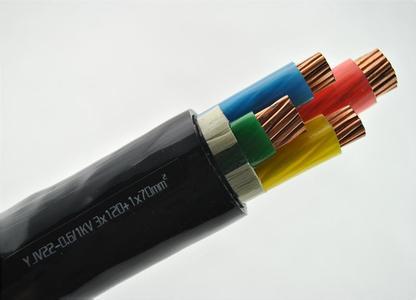

交聯聚乙烯絕緣電纜
●執行標準
GB/T12706.1-2008
●產品名稱及型號
型號
|
名稱
|
敷設場合
|
YJV、YJLV
YJY、YJLY
|
交聯聚乙烯絕緣聚氯乙烯護套電纜
交聯聚乙烯絕緣聚乙烯護套電纜
|
敷設在室內外,隧道內須固定在托架上,混凝土管或電纜溝中以及允許在松散土壤中直埋,不能承受拉力和壓力。
|
YJV22、YJLV22
YJV23、YJLV23
|
交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電纜
|
在土壤中直埋敷設，電纜能承受機械外力作用，但不能承受大的拉力。
|
YJV32、YJLV32
YJV33、YJLV33
|
交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電纜
|
敷設在水中或具有落差較大的土壤中，電纜能承受相當的拉力。
|
YJV42、YJLV42
YJV43、YJLV43
|
交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電纜
|
敷設在水中及落差較大的隧道或堅井中，電纜能承受較大的拉力。
|
●使用特性
1、電纜導體的長期最高工作不超過90℃。
2、短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過250℃。
3、敷設電纜時的環境溫度不低于0℃，敷設時電纜的允許最小彎曲半徑為：
單芯電纜：20（D+d）±5% 三芯電纜：15（D+d）±5%
其中，D，d分別為電纜及導體的外徑。
●不同環境溫度下的載流量修正系數
工作溫度℃
|
空氣溫度
|
||||||||||||||
5
|
10
|
15
|
20
|
25
|
30
|
35
|
40
|
45
|
50
|
||||||
1.30
|
1.26
|
1.22
|
1.18
|
1.44
|
1.09
|
1.04
|
1.0
|
0.94
|
0.89
|
||||||
土壤溫度
|
|||||||||||||||
5
|
10
|
15
|
20
|
25
|
30
|
35
|
|||||||||
1.44
|
1.11
|
1.07
|
1.04
|
1.00
|
0.96
|
0.92
|
|||||||||
●代號說明
ZR-阻燃電纜 NH-耐火電纜 FS-防水電纜 H-耐寒電纜
WDZR-低煙無鹵阻燃電纜 WDNH-低煙無鹵耐火電纜 FYS-環保型防白蟻、防鼠電纜
GZR-隔氧層阻燃電纜 GNH-隔氧層耐火電纜 GWDZN-隔氧層低煙無鹵阻燃耐火電纜
